大野電子開発株式会社
製品情報ODS-820
選択呼出装置
現行製品

ODS-820

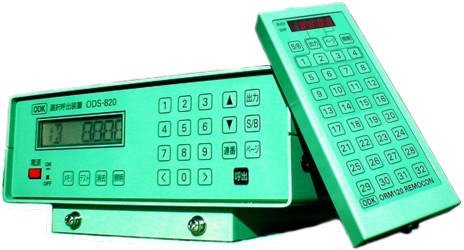

画像は選択呼出装置ODS-820 と オプション装備リモコンORM-120(別売)です。

    Site Menu
会社案内
製品情報

ODS-820

3MT-750

OV-205A

OV-406

OV-306N
お問い合わせ
     ODS-820  製品特長
◎512局メモリー呼出
◆キー操作だけで512局のメモリーが何回でも書き換え記憶できます。
◆512局を16ページに分割記憶します グループ別呼出に最適です。
◎マイコンシンセサイザー方式
◆各種制御はマイコンで行っています 基準信号には水晶振動子採用。
◆トーン信号発生はシンセサイザー方式で周波数の高安定化を実現しました。
◎LCD表示器採用
◆バックライト付のLCD表示器で8段階に照明調整できます。
◎交流・直流電源両用
◆交流(AC100V)、直流(DC24V)電源共用できます。
◎4出力独立レベル系統
◆本装置1台で4台の送信機に独立したレベル設定で信号を送ることができます。
◆前面のパネル操作だけで出力レベルを設定できます。
◆調整時に出力レベルが数字として表示されますので保守点検し易くなります。
◆−50dBmから+10dBm(60オーム負荷時)まで連続可変ですので安定した出力波形が得られます。
◎簡単操作
◆パネルキー操作操作部にパネルスイッチを採用しました。(電源スイッチを除く)スイッチ本体はタクトスイッチで高耐久性と操作性が良くなりました。
◎簡単取付
◆取付台より前面に引き出すだけで取り外せますので狭いスペースでも設置できます。
◆天井吊り下げ壁掛け等任意の取り付けができます。
◎従前機種と電源・出力端子共通
◆従前機種ODS−80Sと電源端子、出力端子が共通です。外形寸法も同じです。
◆そのままの配線で新機種と交換装備できます。


     ODS-820  製品仕様

呼出方式4周波トーン直列方式
遅延時間50〜100ms以内
送出間隔400ms±60ms以内
トーン信号持続時間200ms±30ms以内
間隔10ms以下
周波数偏差±1Hz以内
レベル特性1dB以内
歪率5%以内
トーン出力−50dBm〜+10dBm(60Ω負荷)
電源電圧DC24V 又は AC100V(各々±10%以内)
消費電力DC24V使用時通常  約4.8W
呼出時 約6.5W
AC100V使用時通常  約8VA
呼出時 約9.5VA
使用温度範囲−10度C〜+50度C
出力端子4系統 独立レベル設定可
メモリー機能最大512局メモリー可能
16ページ×32局グループ別メモリー可能
遠隔操作器ORM120型リモコン(オプション)にてリモコン操作可能
寸法・重量230mm(幅)×280mm(奥行)×100mm(高)  重量:3kg
